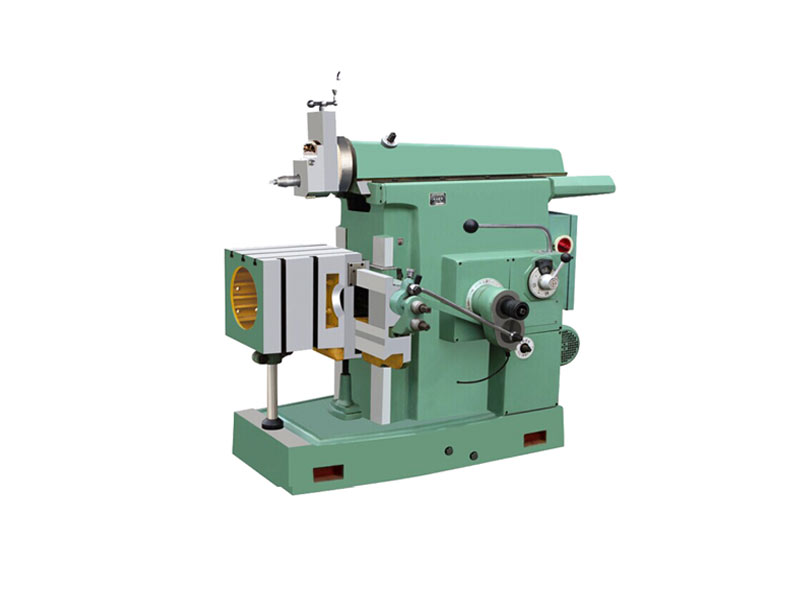

B635A机械牛头刨床
  • B635A机械牛头刨床
  • 产品名称:B635A机械牛头刨床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭经理
  • 联系方式:0632-5806100    18663251181
  • 刨削长度:350mm
  • 刀架行程:110mm
  • 电机功率:1.5kw
  • 售后服务:一年
  • 工作台面尺寸:暂无
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后
B635A机械牛头刨床详细信息

公司生产的B635A牛头刨床具有设计先进,造型美观,性能可靠,精度稳定,操作简洁,维护方便等特点,非常适合小批量加工企业使用
牛头刨床是一种用于平面切削的机床,电动机经过皮带和齿轮传动,带动曲柄带动曲柄和固结在其上的凸轮。刨床工作时由倒杆机构带动刨床和刨刀作往复运动。刨头前进时,刨刀进行切削,称为工作行程,此时要求速度较低切均匀。刨头后退时,刨刀不切削,称为空回程,此时要求速度较高,以提高生产效率。刨刀每切削完一次利用空回行程的时间,凸轮通过四杆机构带动棘轮机构和螺旋机构使工作台连同做一次横向间歇移动进给移动,以便刨刀做下一次往复运动继续切削。工件的进给运动与刨刀的主运动应协调。刨刀在工作行程中受很大的切削阻力(在切削前后各有一段0.05H的空刀距离),而空回程中则没有切削阻力,因此刨头在整个运动循环中,受力变化是很大的,这就影响了主轴的匀速运转,故需要安装飞轮来减小主轴的速度波动以提高切削质量和减小电动机容量。
B635A牛头刨床主要参数:
型号
B635A牛头刨床
刨削长度(mm)
350
滑枕底面至工作台面距离(mm)
330
工作台移动距离(水平)(mm)
400
工作台移动距离(垂直)(mm)
270
刨床至床身前导面伸出的距离(mm)
550
滑枕的位移(mm)
170
工作台回转角度
(无虎钳)(°)
正负90度
(有虎钳)(°)
正负55度
刀架垂直行程(mm)
110
滑枕每分钟往复次数(times min)
32, 50, 80, 125,
轮动轮一齿时(垂直)(mm)
0.18
滑枕头往复一次工作台进给量 轮动轮一齿时(水平)(mm)
0.21
轮转动四齿时
(垂直)(mm)
0.73
(水平)(mm)
0.84
电动机(kw r/min)
1.5   1400
包装箱尺寸(mm)
1530*930*1370
净重/毛重k(kg)
1000/1200
B635A牛头刨床主要五大特点:
1:刨床的工作台能左右回转角度,工作台具有横向和升降的移动结构;用以刨削倾斜的平面,从而扩大了使用范围。
2:进给系统采用凸轮机构,调整进给量。改变走刀量,非常方便。
3:在走刀系统内装有过载安全机构,当由于操作不慎或者受到外力影响与切削超载时,走刀自行打滑,无损机件保证机床的正常运行。
4:滑枕和床身导轨间以及具有速度的齿轮付和主要的滑动导轨面,均有油泵打出的润滑油进行循润滑。
5:刨床装有制动停车机构,所以在变换速度。启动机床及停车时,可不必切断电源。
 B635A机械牛头刨床操作规程
一、认真执行《金属切削机床通用操作规程》有关规定。
二、认真执行下述补充规定
三、工作前认真做到:
1、检查进给棘轮罩应安装正确、紧固牢靠,严防进给时松动。
2、空运转试车前,应先用手盘车使滑枕来回运动,确认情况良好后,再机动运转。
四、工作中认真作到:
1、横梁升降时须先松开锁紧螺订,工作时应将螺订拧紧。
2、不准在牛头保持运转中调整滑枕行程。调正滑枕行程时,不准用敲打方法来松开或压紧调整手把。
3、滑枕行程不得超过规定范围。使用较长行程时不准开高速。
4、工作台机动进给或用手摇动时,应注意丝杠行程的限度,防止丝杠、螺母脱开或撞击损坏机床。
5、装卸虎钳时应轻放轻拿,以免碰伤工作台。
6、工作后,把工作台停在横梁的中间位置上。
7、牛头刨床装有离合器及制动停车机构,所以在变换速度,启动机床及停车时,可不必切断电源,制动停车机构能使滑枕当离合器脱开时之惯性冲程量不大于10毫米。
B635A牛头刨床进刀不均匀原因:
1、万向联轴节两头锥齿空隙过大。
2、万向联轴节两头叉子口不在同一平面内。
3、万向联轴节十字头的销轴与孔空隙过大。
4、棘轮爪接触不良。
5、进给箱箱体定位过低。
B635A牛头刨床分油器调理失灵、油管掉落原因:
1、分油器调整螺栓合作过松。
2、分油器调整锥形螺栓偏斜。
3、油管捆提不牢。
B635A牛头刨床漏油原因:
1、箱体联系面紧牢螺栓未拧紧。
2、箱体联系面垫有脏。
3、箱体联系面涂胶不均匀。
牛头刨床刹车制动不灵敏原因:
1、制动器的拉杆调理螺母松动。
2、制动器拉杆方位调得不适当。

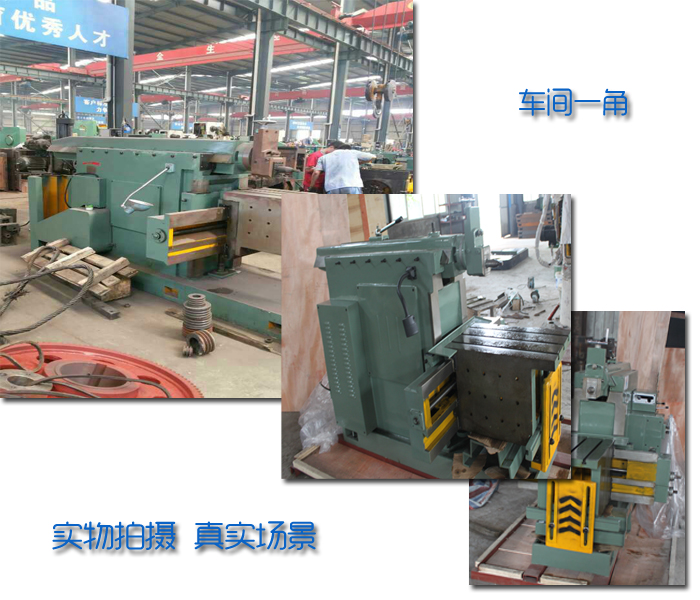

牛头刨床车间一角
B635A牛头刨床工作台调节方法:
牛头刨床首先就是机电的进给,要想牛头刨床使工作台横向自动进给,可将手柄向左转动,然后再将手柄向右转动,则工作台就会向右进给,若要使工作台向下进给,则可将手柄向左转动就可以了。
如果你是想要使工作升降自动进给,可将手柄向右转动,然后再将手柄向右转动则工作台就会向上进给,若要使工作台向下进给,则可将手柄向左转动就可以了。
如果牛头刨床要进行手动进给,必须将手柄拔至中间位置,使啮合的锥齿轮结合子脱开后,就可以进行手动进给的操作。
若需使工作台左右回转角度,应将手柄夹紧然后松开螺母,就可以回转角度,当转至所需位置时,应将所松开螺母夹紧,快速移动;
牛头刨床要工作台快速移动,除了进行上述的操作外,还需将手柄向右扳动,使进给箱内的结合子与快速齿轮啮合上,则工作台就能做横向或升降的快速移动。
B635A牛头刨什么情况下不能停车:
当牛头刨在前进方向停车时自动反向,而且超过行程,发出撞击声音后才停车,你首先检查溢流阀,在栓查开停阀及制动阀,因为开停阀是相当于一个二位二通的转阀。制动阀在其中心弹簧的作用下关闭油缸的进出油口。来进行制动的。
牛头刨床的横向进给运动和垂直进给运动是什么?
刨床可以加工各种平面,在一些特殊装置下可以加工一些曲面。牛头主要是加工比较短的平面,龙门就是用在平面尺寸比较大的时候。在一般工厂很少见到,因为它在加工平面的效率比较低,所以在批量比较大的时候使用铣床等机床加工平面,但在加工狭长平面的时候效率和龙门刨在多刀加工的时候效率高,将超过铣床.而且也有刀具简单和机床成本低和比较灵活的优点。所以刨床一般都用在批量非常小或则批量不是很大而产品种类比较多的情况下使用,像修理车间,工装夹具制造,模具制造,和一些大型零件的情况下使用.牛头刨的主运动主要是用曲柄连杆机构将电机的旋转运动转换成一个杆的摆动,然后这个摆动杆将联系到牛头刨的滑枕,将摆动转化成滑枕的往复运动的方式.进给运动是通过一个连杆机构带动一个棘轮装置再带动丝杆带动。
