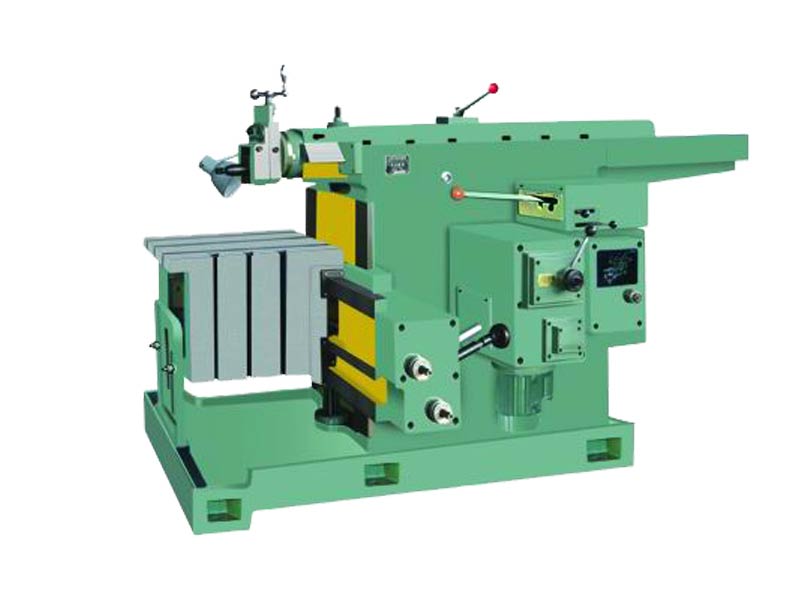

- 产品名称:BC6050机械牛头刨床
- 生产厂家:滕州市高地机床有限公司
- 销售经理:郭经理
- 联系方式:0632-5806100 18663251181
- 刨削长度:500mm
- 刀架行程:120mm
- 电机功率:3kw
- 售后服务:一年
- 工作台面尺寸:440×360(mm)
- 生产厂家
- 一手价格
- 高端质量
- 优质配件
- 三包一年
- 终身售后
牛头刨 —滑枕带着刨刀,作直线住复运动的刨床,因滑枕前端的刀架形似牛头而得名。牛头刨床主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。中小型牛头刨床的主运动大多采用曲柄摇杆机构传动,故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。滑枕的返回行程速度大于工作行程速度。由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。刨床的主参数是刨削长度。牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。普通牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。
BC6050机械牛头刨床参数:
型 号
BC6050牛头刨床
刨削长度(mm)
500
工作台横向移动距离(mm)
525
滑枕底面至工作台面距离(mm)
370
工作台垂直移动距离(mm)
270
工作台上工作面尺寸(长×宽)(mm)
440×360
刀架(mm)
120
刀架回转角度(°)
±60°
刀杆尺寸(宽×厚)(mm)
20×30
滑枕每分钟往复次数(NO/min)
14-80
工作台进给量范围
水平进给(mm/recip)
0.2-0.25
垂直进给(毫米/一往复行程)(mm/recip)
0.08-1
工作台快速移动速度
水平移动(mm/min)
0.95
垂直移动(mm/min)
0.38
工作台中央T型槽尺寸(mm)
18
主电机功率(kw)
3
净重/毛重(kg)
1650
外形尺寸(长×宽×高)(mm)
2160×1070×1194
BC6050机械牛头刨床适用于刨削各种平面和成型面,适于单件和小批生产。牛头刨床生产厂家对刨床的床身等关键件采用回火、震动时效、超音频淬火等热处理工艺,使刨床精度更稳定,使用寿命更长。主切削运动和进给运动均为齿轮传动,转动平稳、超程量小、启动和停止灵活可靠、刨床刚性好、切削力大、换向精度高、精度稳定、能适用强力切削和连续工作的需要。刨床工作台能实现快速水平和垂直移动,刨床手柄集中,操作方便。
刨床完好标准一:
零部件齐全、完整,质量符合要求。
机床各部位的手柄、螺钉、盖板等零部什齐全完整,标牌清晰。
仪表及安全装置齐全、完好。
油线、油毡、油杯利油孔清浩无堵塞,游标清 晰。
液压阀、油管和管接头等安装紧固,无损坏。
随机附件齐全、清洁、无锈蚀并摆放整齐。
刨床完好标准二:
牛头刨床完好标准
运行性能
设备运转正常,性能良好。
设备运转时无异常冲击、振动。零部件无窜动,液压传动滑枕无爬行现象。
(各级变速灵敏可靠,兀滑档现象。
设备运转时,各手柄不得晃动,不得绑捆配置。
机械传动系统和液压系统运转正常,出力达到设计要求。
刻度盘反向转动的空程量不得超过1/60转
润滑系统良好,油路畅通,油质符合表2、表3规定。
刨床完好标准三
设备及环境
设备及环境整齐、清洁。
设备基础牢固、地脚螺栓紧固、螺纹外露3-5扣。
设备表而清洁、无油污、无锈蚀、油漆不得严重脱落。
设备静密封点漏油,3分钟不得超过一滴,表面擦净后,5分钟无明显漏油,动密封点无明显漏油。
牛头刨床设备维修规范
1、维修人员必须受过训练经考核台格的人员。
2、电器设备的维修必颏由电工或专业技术人员进行。
3、机器维护、维修必须停机、切断电源情况下进行。
4、拆卸较重零部件时.应采用安全可靠的吊具和吊装方法。
5、因机器维护、维修需放掉润滑油,必须用容器收集好。
6、更换零部件时,需确认零部件型号、规格、尺寸,必须与原设备零部件一致。
7、临时因修理、调整而拆下的安全装置,安全护罩,待作业完成后务必按原来状态安装好。
8、维护、检查、修理的作业完成后,所有润滑点必须家住干净的润滑油,并且加到规定的加油量。
9 、维护、检查、修理的作业完成后,请检查接通电源之后是否确实没有危险。
10、维护、检查、修理的作业完成后,擦洗刨床的油污,脏物,整理工具,清扫周围的环境。

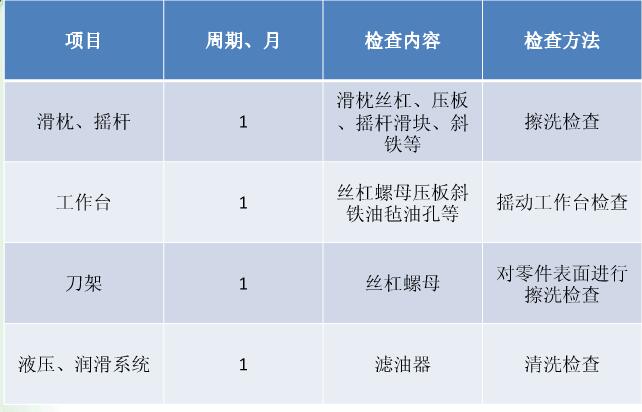

牛头刨床定期检查内容:
BC6050机械牛头刨工作时会有哪些危险呢?
① 工作台横向或垂向移动时,可能产生工作台碰撞而造成危险。
②滑枕运动时,可能产生滑枕冲击伤人及因刀架倾斜可能造成部件损坏的危险。
③皮带和皮带轮运动时,可能造成卷人的危险。
④工作台横向或垂向快速移动时,可能造成手柄脱落、碰撞的危险。
⑤刀具在运动中可能出现松脱的危险。
⑥超负荷可能造成机床损坏的危险。
⑦由于润滑不当而造成运动副的损伤。
⑧由于切屑的飞溅而对操作者造成灼伤的危险。
BC6050牛头刨动力系统的危险
1、触电的危险
①电气设备绝缘不良可能导致触电。
②带电体的屏护不当可能导致触电。
③电气设备接地不良可能导致触电。
④电气设备因保护不当引起的危险。
⑤电气设备中的电流超过额定值可能导致电气设备损坏。
⑥电动机过载可能导致其损坏。
⑦ 电源中断或电压降落引起电气设备误动作。
2、紧急状态引起的危险。
① 按钮、信号灯、开关安装不符合设计规定可能导致操作混乱。
② 单方向工作的电动机,反向旋转产生的危险。
③ 刨床液压系统压力变化而造成超压或液压控制部件误动作引起的危险。
噪声的危险
④ 由于噪声不符合规定而对人造成耳鸣、精神紧张的危险。
3、刨床材料产生的危险
①刨床主要零部件材料选用不当或使用不符合设计要求可能产生的危险。
②刨床设计时忽视人类工效学原则而产生的危险。
③刨床手轮、手柄操纵力过大,增加操作者劳动强度。
⑤ 因刨床照明不符合规定而产生频闪效应、干扰性的眩目现象和阴影区,
⑥ 可能使操作者误操作而造成的危险。
4、牛头刨床生产厂家安全防护措施不当产生的危险
①防护罩与运动部件之间距离不够,或防护罩材料不符合要求而产生变形,
②造成防护罩与运动部件相碰撞,使防护罩损坏而伤及人员的危险。
③ 防护罩固定不牢而松脱,可能造成运动部件伤人的危险。
④ 未提供必要的使用信息可能造成的危险。
⑤包装储运不当可能造成的危险。
5、牛头刨床生产厂家安全要求和措施
①对安全要求和措施的一般要求
②应通过设计尽可能排除或减小所有潜在的危险因素。
③对不能排除的危险,应采取必要的防护措施或设置安全防护装置。
④对于某些不便防护的危险,应在刨床使用说明书中说明,必要时还应在危险部位设置警告标志。
⑤对刨床的安全要求和措施
⑥ 可能触及到的外露部分应尽量平整、光滑,不应有可能导致划伤人员的尖棱、尖角、凸出部分和开口。
⑦应具有工作台横向及垂向快速移动的限位装置或限位标志。限位标志的符号应符合GB/T 3167的规定。
⑧ 滑枕的后端部应设置固定在床身上的防护罩,并在防护罩内表面涂以黄色油漆,防护罩应符合GB 8196的规定。
⑨应在刀架正面设置“当心机械伤人”的警告标志或在其他适当位置(如工作台前面)涂以警告危险的安全色,回转盘处亦应设置警告标志,防止滑枕运动时,回转刀架造成的危险。警告标志应符合GB 2894的规定;
