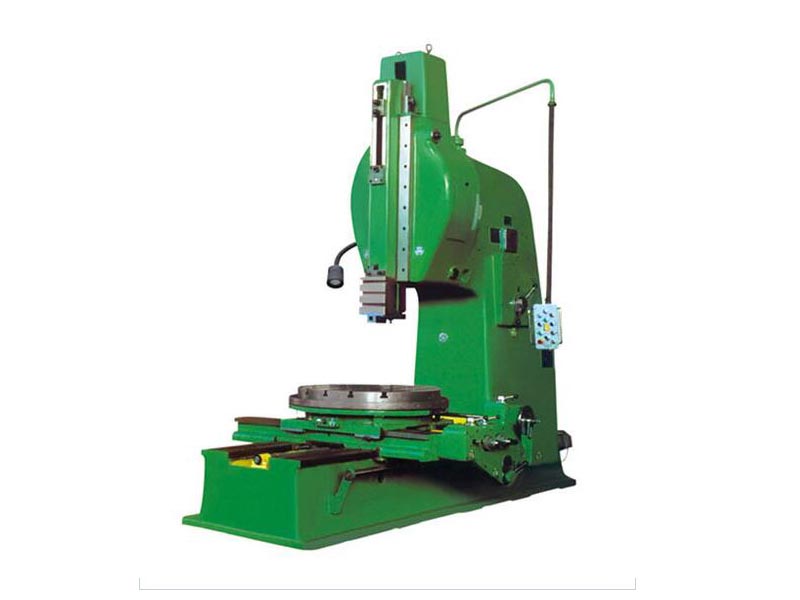

B5050插床
  • B5050插床
  • 产品名称:B5050插床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭经理
  • 联系方式:0632-5806100    18663251181
  • 刨削长度:
  • 刀架行程:
  • 电机功率:
  • 售后服务:
  • 工作台面尺寸:
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后
B5050插床详细信息

 B5050插床是机械加工工业中的主要设备,在机械加工领域中应用十分广泛。目前机床行业市场竞争十分激烈,对机床的精度和效率提出了更高的要求。 为了提高插床机构的工作效率,常采用摆动导杆机构的形式。根据使用要求确定的行程速度变化系数K或极位夹角与该机构的各尺寸有关,为了提高插床主体机构设计的速度和设计质量,减少设计周期,提高产品竞争力,对插床主体机构尺寸的设计应该采用先进的设计方法。 插床主题机构的尺寸的设计一般采用图解法,该法简单、明了,但设计粗糙、设计速度慢、设计周期长,在市场竞争激烈的今天,不能满足设计的要求。 .
 B5050插床主要参数:
主要技术参数 单位 B5050插床
滑枕插削长度 mm 500
工件重量 ky 2000
滑枕倾斜角度(左右方向) ºdeg ±10
工作台直径 mm 1000
滑枕调整距离 mm 430
刀具支撑面至床身前臂间距离 mm 990
工作台面至滑架下端间距离 mm 740
工作台纵向行程 mm 1000
工作台横向行程 mm 660
滑枕往复次数 times min 9,12.5,18.25,36,50
工作台纵横机动进给量范围毫米/滑枕往复一次 mm 0.1,0.2,0.30.4,0.6,1.2
工作台回转机动进给量范围分/滑枕往复一次 dr/per 3,6,9,12,18,36
切削力 n 16000
快移电动机 r.p.m 1.5kw 1440
主传动电动机 r.p.m 7.5kw.1400
冷却泵电动机 r.p.m 0.125kw 2800
机床净重(约) T 10.3T
外形尺寸(长×宽×高) mm 3480×2085×3307
 随着经济的发展,插床正进入高速加工时代,数控插床移动部件的快速移动和定位及高速切削加工,极大地前进了出产率。并且,在与加工中间的刀库协作运用,可实如今一台插床上进行多道工序的连续加工,减少了半成品的工序间周转时辰,使生产率大大提高。
插床加工前是经调整好后,输入程序并发起,插床就能有自动连续地进行加工,直至加工结束。操作者所要做的只是对程序的输入、零件装卸、对刀具准备、零件的查验等作业,劳动强度大降低,插床工作人员的劳动趋于智力型作业。此外,插床一般是结合起来,既清洁,又安全。
1. 严格遵守“金属切削机床通用安全操作规程”。
2. 工件装夹要牢固,刀具不要伸得过长,刀把要扳紧。
3. 调整行程时,刀具不要接触工件,要用手盘或点动试验,确定可以后,将螺丝固紧,才可以开车。
4. 加工不贯通的工件时,要调整好进退刀位置,防止冲击行程发生事故。
5. 机床运行时,不准测量工件的尺寸,不准用手指去摸刀刃或切屑,严禁将头部伸进行程内观看工作物和切削情况。
6. 机床润滑面和工作台上面不准堆置工具、扳手等,防止物件落下伤人。
7. 使用砂轮磨刀时,要遵守“砂轮机安全操作规程”。

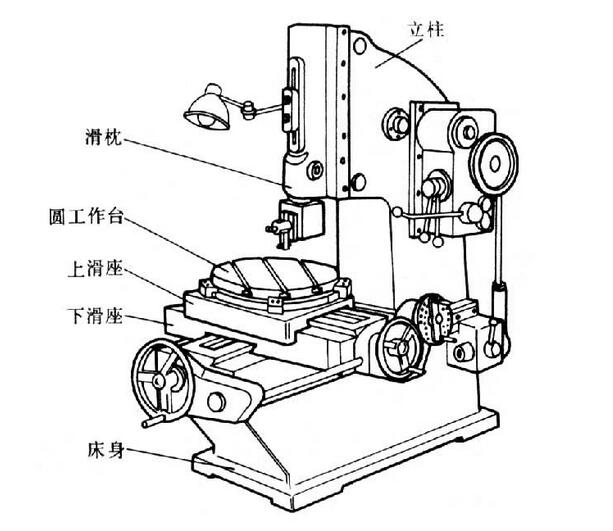

插床结构图:

插床结构图
