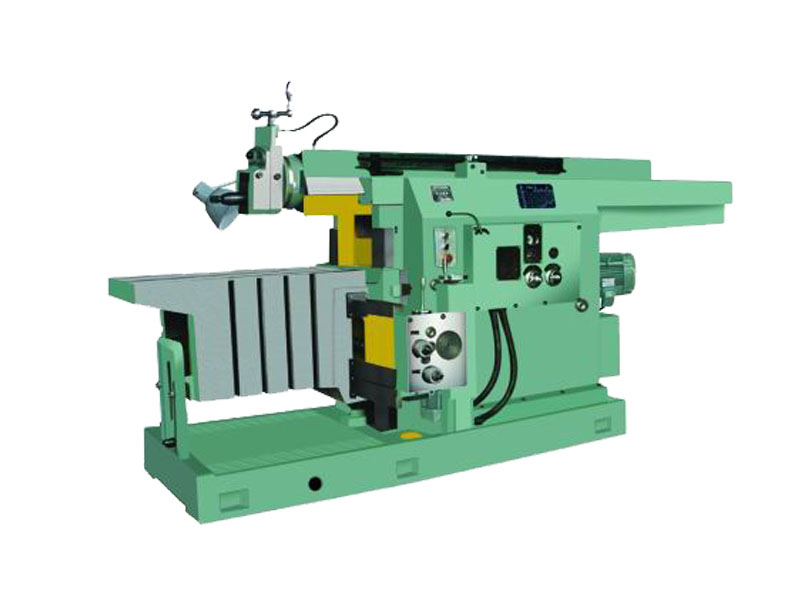

BY60100液压刨床
  • BY60100液压刨床
  • 产品名称:BY60100液压刨床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭经理
  • 联系方式:0632-5806100    18663251181
  • 刨削长度:1000mm
  • 刀架行程:160mm
  • 电机功率:7.5kw
  • 售后服务:一年
  • 工作台面尺寸:1000×500(mm)
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后

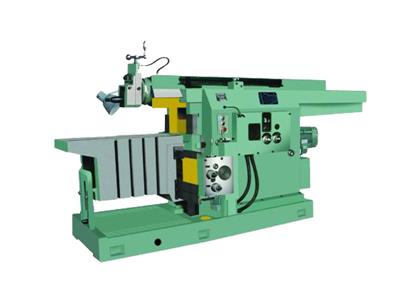

BY60100液压刨床详细信息

BY60100液压刨床用于刨削各种平面和成型面,适于单件和批量生产。液压牛头刨的主切削运动和进给运动均为液压传动,可无级调速,具有液压过载保险装置,传动平稳,超程量小,启动和停止灵活可靠,机床刚性好,切削力大,换向精度高,油温低,热变形小,精度稳定,能适应强力切削和连续工作。
机床工作台能实现快速垂直和水平移动,刀架具有自动抬刀机构,机床手柄集中,操作方便。
型号  BY60100液压刨床
 刨削长度(mmin)  1000
 滑枕工作行程速度(无级)(mm/min)  3-44
 滑枕底面到工作台面距离(mm)  80-400
 切削力(N)  28000
 刀架行程(mm)  160
 刨刀柄尺寸(宽×厚)(mm)  30×45
 工作台上工作面尺寸(长×宽)(mm)  1000×500
 工作台中央T型槽尺寸(mm)  22
 工作台水平行程(mm)  800
 滑枕每次往复行程工作台水平进给范围(无级) (mm)  0.25-5
 主电动机(kw)  7.5
 工作台快速移动电动机(kw)  0.75
 外形尺寸(长×宽×高)(mm)  3615×1574×1760
 净重/毛重(kg)  4500/4750
刨床组成:
原动部分:电动机
传动部分:带轮机构,齿轮机构,曲轴连杆机构,棘轮机构,螺旋机构。
执行部分:滑枕部分,工作台
控制部分:离合手柄,变速控制手柄。
BC60100牛头刨工作中的危险:
①工作台横向或垂向移动时,可能产生工作台碰撞而造成危险。
②滑枕运动时,可能产生滑枕冲击伤人及因刀架倾斜可能造成部件损坏的危险。
③皮带和皮带轮运动时,可能造成卷人的危险。
④工作台横向或垂向快速移动时,可能造成手柄脱落、碰撞的危险。
⑤刀具在运动中可能出现松脱的危险。
⑥超负荷可能造成机床损坏的危险。
⑦由于润滑不当而造成运动副的损伤。
⑧由于切屑的飞溅而对操作者造成灼伤的危险。
BC60100牛头刨动力系统的危险
1、触电的危险
①电气设备绝缘不良可能导致触电。
②带电体的屏护不当可能导致触电。
③电气设备接地不良可能导致触电。
④电气设备因保护不当引起的危险。
⑤电气设备中的电流超过额定值可能导致电气设备损坏。
⑥电动机过载可能导致其损坏。
⑦电源中断或电压降落引起电气设备误动作。
2、紧急状态引起的危险。
①按钮、信号灯、开关安装不符合设计规定可能导致操作混乱。
②单方向工作的电动机,反向旋转产生的危险。
③刨床液压系统压力变化而造成超压或液压控制部件误动作引起的危险。
④由于噪声不符合规定而对人造成耳鸣、精神紧张的危险。
3、材料产生的危险
①刨床主要零部件材料选用不当或使用不符合设计要求可能产生的危险。
②刨床设计时忽视人类工效学原则而产生的危险。
③刨床手轮、手柄操纵力过大,增加操作者劳动强度。
⑤因刨床照明不符合规定而产生频闪效应、干扰性的眩目现象和阴影区,
⑥可能使操作者误操作而造成的危险。
4、变全防护措施不当产生的危险
①防护罩与运动部件之间距离不够,或防护罩材料不符合要求而产生变形,
②造成防护罩与运动部件相碰撞,使防护罩损坏而伤及人员的危险。
③防护罩固定不牢而松脱,可能造成运动部件伤人的危险。
④未提供必要的使用信息可能造成的危险。
⑤包装储运不当可能造成的危险。
5、BY60100牛头刨床安全要求和措施
①对安全要求和措施的一般要求
②应通过设计尽可能排除或减小所有潜在的危险因素。
③对不能排除的危险,应采取必要的防护措施或设置安全防护装置。
④对于某些不便防护的危险,应在刨床使用说明书中说明,必要时还应在危险部位设置警告标志。
牛头刨床的三种常见故障导致原因和解答方法
牛头刨床由床身、滑枕、工作台、摇杆机构以及电气装置等主要部件组成,由三相异步电动机驱动。使用时会遇到一些故障,分析如下:
一、工件表面有明显的斜坡或表面粗糙度大不到要求
导致的原因:
1.滑枕移动方向与摇杆摆动方向不平行
2.滑枕与压板的间隙过大
3.刀架镶条松动
4.工作台横梁上的丝杠、螺母间隙大
排除方法:
1.修理摇杆与滑枕的运动精度
2.修刮滑枕导轨与压板,调整间隙
3.调整镶条与活动刀架导航的间隙
4.更换螺母或修理丝杠,重配螺母。
二、牛头刨床的工作台横向移动的进给量不均匀
导致原因
1.连杆轴与孔的间隙大
2.棘轮或棘爪磨损
排除方法:
1.修孔配轴
2.修换棘轮、棘爪
三、牛头刨床在滑枕移动时有爬行的现象 导致原因
1.滑枕移动面接触不良
2.压板间隙小
3.丝杠三个支撑点不在一条直线上
4.润滑不良
排除方法:
1.修刮导航
2.修刮导轨或调整压板间隙
3.检查丝杠三支点的直线度
4.检查润滑油路
