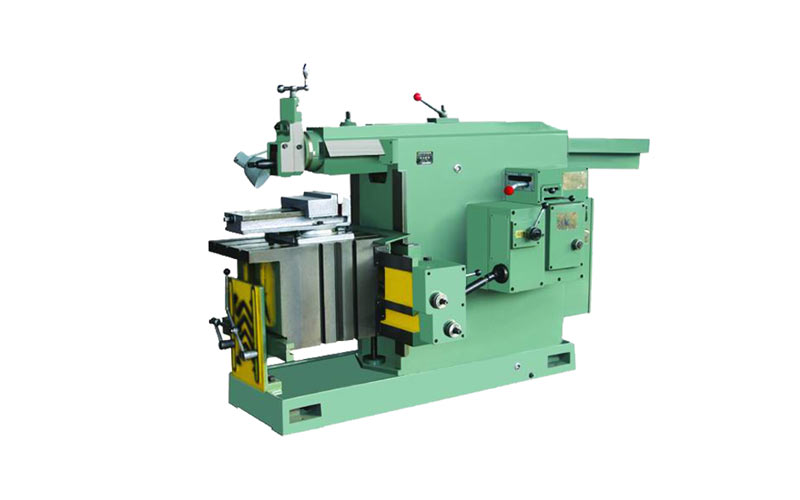

BC6063机械刨床机床是一款工作台能实现快速水平和垂直移动，刀架具有自动抬刀机构，机床手柄集中，操作方便，自动化程度高的刨床。滑枕带着刨刀，作直线往复运动的刨床。主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。

BC6063机械刨床主要参数：

型号		BC6063 机械刨床
刨削长度(mm)		630
滑枕底面到工作台面的距离(mm)		385
工作台横向移动距离(mm)		630
工作台垂直移动距离(mm)		360
工作台上工作面尺寸（长×宽）(mm)		630×400
刀架行程(mm)		120
滑枕每分钟往复次数		14、20、28、40、56、80
刀架回转角度(°)		±60°
刨刀柄尺寸（宽×厚）(mm)		20×30
工作台机动进给量范围	水平进给（12级）(mm)	0.2~2.5
	垂直进给（12级）(mm)	0.08~1.00
工作台中央T型槽尺寸(mm)		18
主电机功率(kw)		3
外形尺寸（长×宽×高）(mm)		2342×1225×1480
净重/毛重(kg)		1750/1870

BC6063机械刨床机床使用于刨削各种平面和成型面，适于单件和小批生产。床身等关键件的回火、震动时效、超音频淬火等热处理工艺，使机床精度更稳定，使用寿命更长。主切削运动和进给运动均为齿轮传动，转动平稳、超程量小、启动和停止灵活可靠、机床刚性好、切削力大、换向精度高、热变形小、精度稳定、能适用强力切削和连续工作的需要。BC6063机械刨床工作台能实现快速水平和垂直移动，刀架具有自动抬刀机构，机床手柄集中，容易操作。

机械刨床在使用期间要注意保养，我们把刨床的保养分为一级保养和二级保养。简单介绍一下：

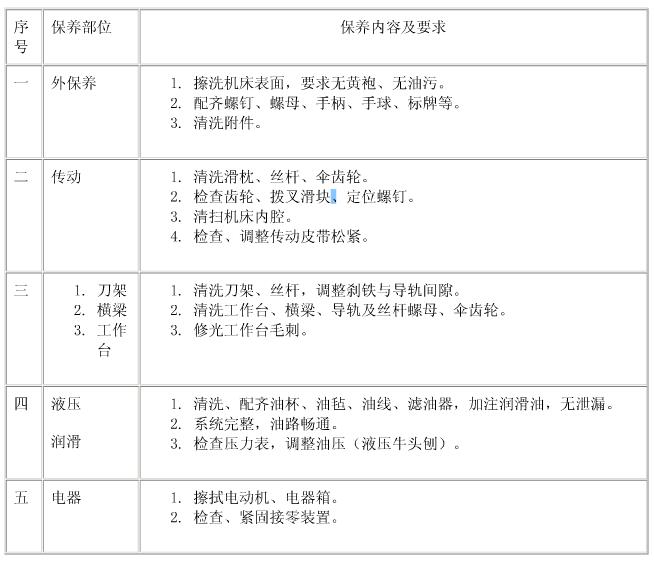

BC6063机械刨床一级保养：

1.刨床运行600小时时进行一次保养，以操作工作为主，维修工人配合进行。

2.首先切断电源，然后进行维修工作。（见下表）

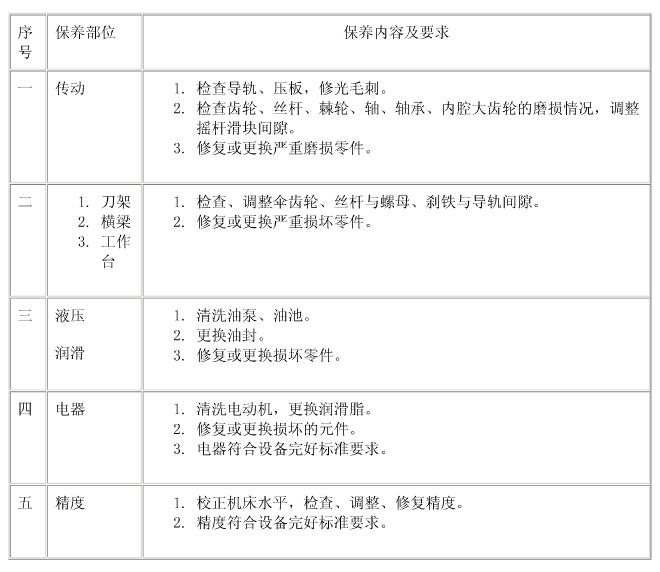

BC6063机械刨床二级保养

1.刨床运行5000小时进行二级保养，以操作工作为主，维修工人配合进行。除执行一级保养内容及要求外，要做好下列工作，并测绘易损件，提出备品配件。

2.首先切断电源，然后进行保养工作。（见下表）



绘制BC6063机械刨床系统工作循环图：

1.机构工艺工作

刨床的主运动为电动机→变速机构→摇杆机构→滑枕往复运动

机械刨床的进给运动为电动机→变速机构→棘轮进给机构→工作台横向进给运动。

2.机构运动循环图



BC6063机械刨床故障原因主要从润滑油泵、进刀不均匀、分油器调节失灵、油管脱落、漏油、刹车制动不灵敏这几个方面进行分析。

润滑油泵损坏

1.调分油器时若将油路全部关闭引起油泵过载。

2.油泵壳体磨损过大油泵轴向偏移销子碰到了壳体。

3.油泵传动轴上的销孔位置钻偏。

4.油泵一侧的挡圈与油泵距离过大。

进刀不均匀

1.万向联轴节两端锥齿轮付间隙过大。

2.万向联轴节两端又子口不在同一平面内。

3.万向联轴节十字头的销轴与空隙过大。

4.棘轮棘爪接触不良。

5.进给箱箱体定位过低。

分油器调节失灵、油管脱落

1.分油器调整螺栓配合过松。

2.分油器调整锥形螺栓偏移。

3.油管捆得不牢。

漏油

1.箱体结合面紧牢螺栓未拧紧。

2.箱体结合面垫有赃物。

3.箱体结合面涂胶不均匀。

刹车制动不灵敏

1.制动器的拉杆调节螺母松动。

2.制动器拉杆位置调得不适当。

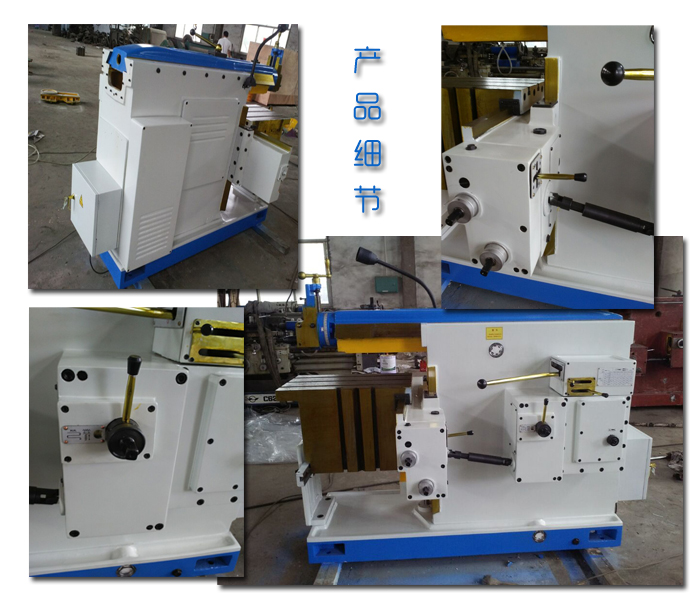

机械刨床细节图：
