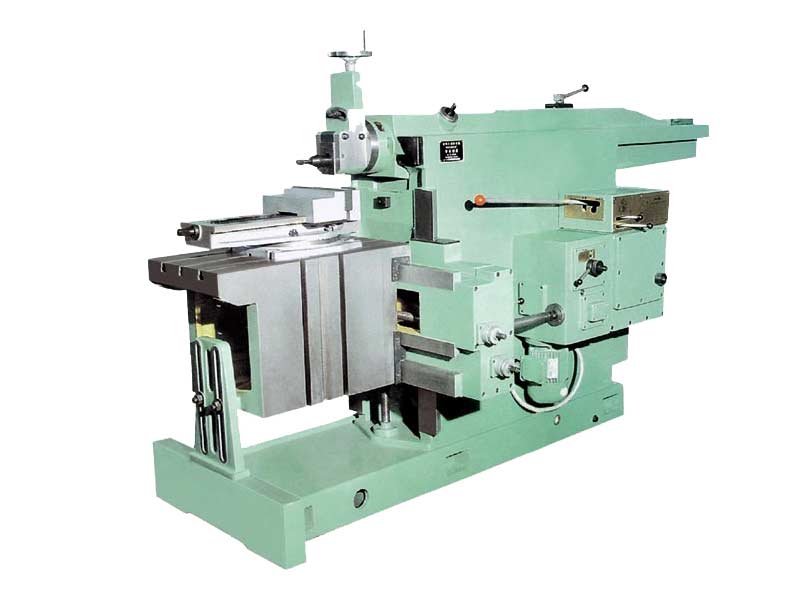

BC6070机械牛头刨床
  • BC6070机械牛头刨床
  • 产品名称:BC6070机械牛头刨床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭经理
  • 联系方式:0632-5806100    18663251181
  • 刨削长度:700mm
  • 刀架行程:160mm
  • 电机功率:5.5kw
  • 售后服务:一年
  • 工作台面尺寸:700×500
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后
BC6070机械牛头刨床详细信息

BC6070机械牛头刨床和主切削运动和进给运动均为机械传动,传动平稳、超程量小、启动和停止灵活可靠、BC6070牛头刨刚性好、切削力大、换向精度高、油温低、热变形小、精度稳定、能适应强力切削和连续工作。刨床工作台能实现快速垂直和水平移动,刀架具有自动抬刀机构,牛头刨床手柄集中,操作方便。BC6070刨床用于刨削各种平面和成型面,适于单件和小批生产。
BC6070机械牛头刨床主要参数:
型号
BC6070牛头刨床
刨削长度(mm)
700
滑枕工作行程速度(无级)(m/min)
3-44
滑枕底面到工作台面距离(mm)
80-400
切削力(N)
28000
刀架行程(mm)
160
刀杆截面积(宽×高)(mm)
30×45
工作台上工作面尺寸(长×宽)(mm)
700×500
工作台上工作面T型槽宽度(mm)
22
工作台水平行程(mm)
700
滑枕每次往复行程工作台水平进给量范围(无级)(mm)
0.25-5
主电动机(kw)
5.5
工作台快速移动电动机(kw)
0.75
外形尺寸(长×宽×高)(mm)
3615×1574×1760
净重(约)(kg)
2800
一、刨床维护安全注意事项:
1、启动设备前,应检查各个手柄的位置是否正确。
2、严谨违章操作
3、严谨使用不合格的润滑油。
4、调整滑枕行程时严禁用锤敲击。
5、设备运转过程中,不得在运动部位擦抹。
6、起重吊物时,不得在运转的设备上方停留。
7、设备周围不得堆放杂物,保持现场整洁。
二、刨床检修前注意事项
1、检修前应熟悉刨床的结构、性能
2、检修前必须切断电源,挂上,“有人作业,禁止合闸”的标示牌。
3、检修使用的起吊机具、工具应该严格检查。
4、拆卸刨床零部件时,应按顺序进行,拆卸的零部件应该规定地点整齐摆放。
5、拆卸滑枕、工作台等大工件时,应有专人指挥。
6、检修使用的临时照明灯的电压不得高于36V。
7、上三角带前,应先盘车检查机器各部位运转是否正常。
8、接通电源后,应“点动”运转,不得直接开动设备
BC6070机械牛头刨床的检修分为小修、中修、大修分别介绍一下刨床检修的三个时期。
刨床小修
1、拆卸滑枕与压板,清洗检查,并消除毛刺等。
2、检查刨床各部位斜铁,修刮毛刺,休整台钳。
3、检查工作台及支撑架,修刮毛刺,休整台钳。
4、 清洗滤油器,调整液压系统压力,消除泄露。
 刨床中修
1、局部解体刨床,清洗零部件。
2、检查传动系统,修复或更换坏的齿轮、轴和滚动轴。
3、检查滑枕精度,修刮导轨面。

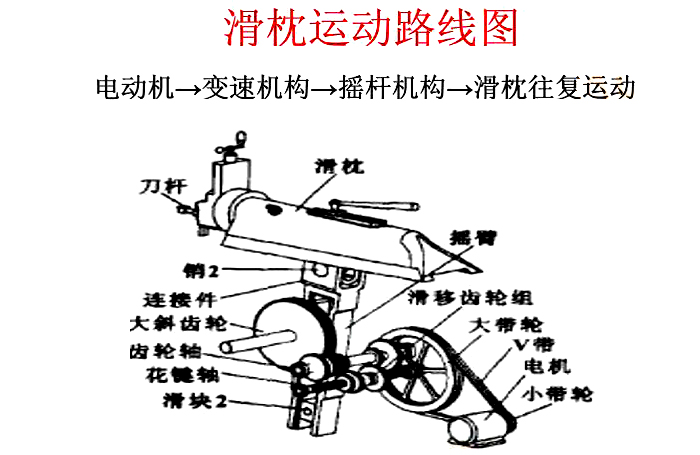

牛头刨床滑枕运动线路图:
牛头刨床滑枕运动路线图
4、检查各部位的压板,调整间隙。
5、检查摇杆滑动导轨及滑块,刀架滑动导轨与斜铁。
6、修刮床身导轨面,恢复导轨几何精度。
7、检查液压系统,更换密封件,清洗过滤等,更换液压油,润滑油,消除泄露。
8、检查并修理机床安全保护装置。
刨床大修
1、刨床全部解体,清洗各部位的零件。
2、修刮床身导轨、滑枕导轨和摇杆滑动导轨等,恢复其几何精度和运动精度。
3、 修复和更换磨损的齿轮、丝杠、螺母和滚动轴承。
4、修刮工作台台面及T型槽。
5、液压系统全部解体,清洗油泵、阀,滤油器、油箱和油管等,更换全部密封元件。
6、修复和刚换损坏的三角带轮和三角带。
7、修理安全保护装置。
8、更换不清晰的标牌。
9、设备内外油漆防腐。
牛头刨床的试车和验收
试车前的准备
清理检修现场,保持道路通畅。
擦洗设备,并给各润滑点加油。
检查各手柄位置是否正确,安全装置是否灵敏可靠。
空负荷试车
将手柄放置空档位置,进行空载抵档速运转。
运转20-30分钟,检查机器各部位有无异常、震动和升温现象。
液压元件和液压油的温度不得超过60℃。
负荷试车
按规定要求对试件进行切削,试件精度检查标准见下表:
刨床试件精度检查表

刨床验收
试车合格,资料齐全方可进行验收。
大修验收由设备主管部门主持,设备承修部门,使用部门共同参加。
中修验收由车间设备副主任主持,设备员、检修技工、操作员 和检验员共同参加。
验收合格后,按规定办理手续,正式移交使用部门。
刨床完好标准一:
零部件齐全、完整,质量符合要求。
机床各部位的手柄、螺钉、盖板等零部什齐全完整,标牌清晰。
仪表及安全装置齐全、完好。
油线、油毡、油杯利油孔清浩无堵塞,油标清晰。
液压阀、油管和管接头等安装紧固,无损坏。
随机附件齐全、清洁、无锈蚀并摆放整齐。
刨床完好标准二:
牛头刨床完好标准
运行性能
设备运转正常,性能良好。
设备运转时无异常冲击、振动。零部件无窜动,液压传动滑枕无爬行现象。
(各级变速灵敏可靠,兀滑档现象。
设备运转时,各手柄不得晃动,不得绑捆配置。
机械传动系统和液压系统运转正常,出力达到设计要求。
刻度盘反向转动的空程量不得超过1/60转
润滑系统良好,油路畅通,油质符合表2、表3规定。
刨床完好标准三
设备及环境
设备及环境整齐、清洁。
设备基础牢固、地脚螺栓紧固、螺纹外露3-5扣。
设备表而清洁、无油污、无锈蚀、油漆不得严重脱落。
设备静密封点漏油,3分钟不得超过一滴,表面擦净后,5分钟无明显漏油,动密封点无明显漏油。
BC6070机械牛头刨床设备维修规范
1、维修人员必须受过训练经考核台格的人员。
2、电器设备的维修必颏由电工或专业技术人员进行。
3机器维护、维修必须停机、切断电源情况下进行。
4拆卸较重零部件时.应采用安全可靠的吊具和吊装方法。
5、因机器维护、维修需放掉润滑油,必须用容器收集好。
6、更换零部件时,需确认零部件型号、规格、尺寸,必须与原设备零部件一致。
7、临时因修理、调整而拆下的安全装置,安全护罩,待作业完成后务必按原来状态安装好。
8、维护、检查、修理的作业完成后,所有润滑点必须家住干净的润滑油,并且加到规定的加油量。
9 、维护、检查、修理的作业完成后,请检查接通电源之后是否确实没有危险。
10、维护、检查、修理的作业完成后,擦洗刨床的油污,脏物,整理工具,清扫周围的环境。
