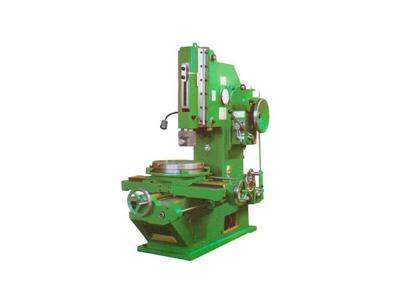

  • B5020插床
  • 产品名称:B5020插床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭经理
  • 联系方式:0632-5806100    18663251181
  • 刨削长度:
  • 刀架行程:
  • 电机功率:
  • 售后服务:
  • 工作台面尺寸:
  • 生产厂家
  • 一手价格
  • 高端质量
  • 优质配件
  • 三包一年
  • 终身售后
B5020插床详细信息

B5020插床属于技术切削机床,用来加工槽类特征。加工时工作台上的工件做纵向、横向或旋转运动,插刀做上下往复运动,切削工件。插床实际是一种立式刨床,在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动,工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床的主参数是插削长度。

B5020插床主要参数:

主要技术参数 单位 B5020插床
滑枕行程 mm 220
滑枕插削长度 mm 200
滑枕运动次数 times min 32.50.80.125
滑枕倾斜角度 º 0-8
工作台直径 mm 500
滑枕垂直调整距离 mm 230
刀头支撑面至床身前臂间距离 mm 485
工作台面至滑架下端间距离 mm 320
工作台纵向移动距离 mm 500
工作台横向移动距离 mm 500
工作台回转角度 º 360
工作台纵横机动进给量范围 mm 0.08-1.21
工作台回转进给范围 mm 0.052-0.783
电动机功率 kw 3
电动机转速(计算值) r|min 1430
机床净重(约) kg 2200
外形尺寸(长×宽×高) mm
1916×1305×1995
插床的特点:
插床用于插削平面、成型面及键槽等,并能插倾斜度在10°范围内的模具等工作物,适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给(纵向、横向和回转),故工作物经过一次装夹后,在本机床加工几个表面。
分类介绍
利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床与刨床一样,也是使用单刃刀具(插刀)来切削工件,但刨床是卧式布局,插床是立式布局。多用于单件或小批量生产中加工内孔键槽或花键孔,也可以加工平面、方孔或多边形孔等,在批量生产中常被铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时,就只有利用插床了。插床主要有普通插床、键槽插床、龙门插床和移动式插床等几种。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动,装有工件的工作台可利用上下滑座作纵向、横向和回转进给运动。键槽插床的工作台与床身联成一体,从床身穿过工件孔向上伸出的刀杆带着插刀边做上下往复运动,边做断续的进给运动,工件安装不像普通插床那样受到立柱的限制,故多用于加工大型零件(如螺旋桨等)孔中的键槽。
插床操作规程:
适用机型:
1、 机械插床:B5020,B5032。
2、 液压插床:B5050。
一、 认真执行《金属切削机床通用操作规程》有关规定。
二、 认真执行下述有关插床通用规定:
1、 根据工件加工部位正确选用刀杆长度,调正插头行程,严防碰撞。
2、 装卸较重的夹具时,必须轻放轻拿,防止碰伤工作台面。
3、 工作台的纵向、横向、圆周自动进给,不准三项并用,只准单项进给。
4、 工作中不准快速对刀。
三、 认真执行下述有关插床特殊规定:
(一) 机械插床:
1、 空运转试车前或调正滑枕(插头)行程之后,应用手转动飞轮,检查滑枕往复运动是否良好,滑枕行程是否符合要求,确认正常后,方可开动机床试车或正式工作。
2、 滑枕在运行中,不准调正滑枕行程和速度。
3、 工作后,将插头提到头部,回转工作台移到导轨中间位置。
(二) 液压插床:
1、 滑枕在运行中,不准调正滑枕行程。
2、 工作后,将滑枕插头放到下端。
安全规程
1.使用的扳手与螺母必须相符,用力要适当,防止滑倒撞伤。
2.装夹工件要选好基准面,压板、垫铁要平稳可靠,压紧力要适当,保证工件在切削中不松动。
3.直线运动(纵、横向)和圆周运动的工作台不允许三项同时进行。
4.禁止在运转中变换滑枕速度。滑枕行程和插的位置调好后必须锁紧。
5.工作时头部不许伸入滑枕冲程中观察加工情况。冲程不能超过机床规定。
6.变速、换刀具、紧螺丝必须停车。
7.工作完毕后各手柄放置在空位,工作台和机床以及机床周围要清理整洁。
8.使用天车,吊具必须牢固可靠,不准在吊物下操作或通行,要与吊车工密切配合。
9.在开车之前进行各部件检查和润滑,应穿好各防护用品,扎好袖口。
10.不准用嘴吹铁屑和用手清理铁屑。

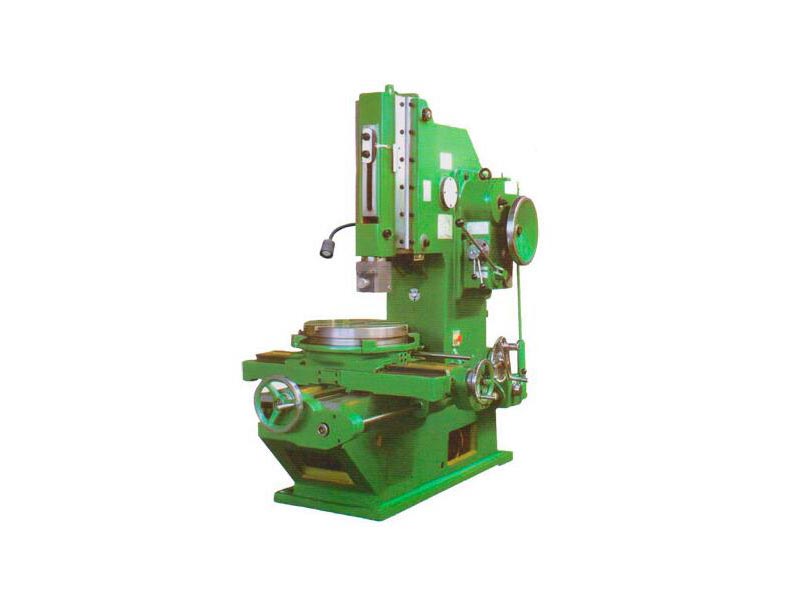

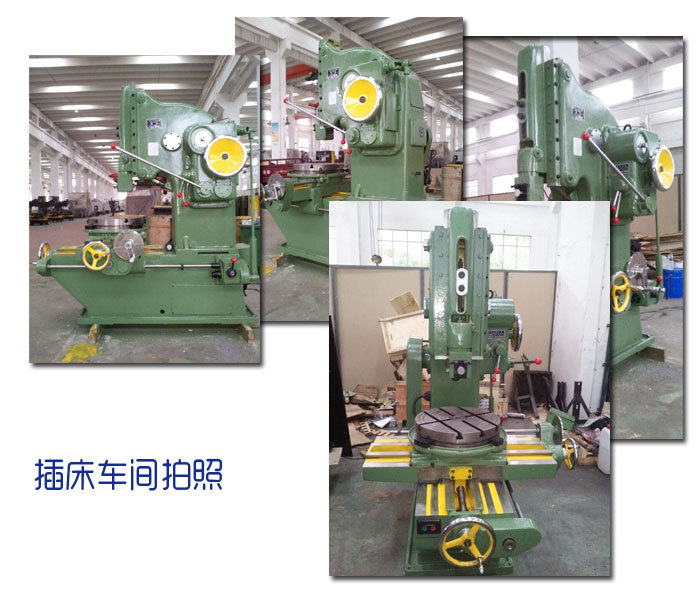

B5020插床照片
